Le drone et topographie : rapidité et précision

Ukko Cartographie réalise les relevés topographiques par drone de tous vos chantiers, de l’orthophoto à la vectorisation sur plan.

Nous mettons à votre disposition notre expertise et le matériel adapté pour compléter tous vos projets de topographies conventionnelles.

En outre, par l’utilisation de vols automatisés, nous garantissons une captation des données précise du lieu d’intervention avec la possibilité de répéter les vols selon vos besoins.

Nous traitons en interne l’ensemble des données récoltées, nous vous garantissons des informations topographiques, au centimètre près.

L’utilisation de drones pour un relevé topographique permet de limiter l’intervention humaine sur les sites inaccessibles ou dangereux et de récolter rapidement des données précises.

releve-facade-par-drone

Orthophotographies, orthophotoplans, MNT, courbes de niveaux

La photogrammétrie est une méthode de traitement des images pour obtenir une vue aplatie et sans déformation due aux objectifs d’une surface donnée. Cette technique est sollicitée dans l’aménagement du territoire, l’urbanisme, l’agriculture, l’archéologie, …

Couplé avec des cibles au sol, relevées par GPS GNSS, nous obtenons ainsi des relevés d’une précision centimétriques en XYZ.

Le traitement donne une image 2D avec une échelle uniforme superposable à un plan ou une carte de type vectoriel. Géoréférencée, elle est souvent intégrée à un SIG selon un format standard (TIFF/TFW, GeoTIFF, ECW…).

Nos relevés par drone seront un complément indispensable à vos plans tout en offrant une lecture immédiate et à jour de la zone d’intérêt.

Le MNT ou Modèle Numérique de Terrain est une représentation de la surface d’un terrain faisant abstraction de la végétation ou des bâtiments.

Le MNS ou Modèle Numérique de surface, lui, contient toutes les informations concernant l’élévation de la végétation, des bâtiments ou tout autre élément présent dans la zone d’intérêt.

modele-numerique-terrain-drone

Nos relevés drone s’intègrent à vos outils métiers

Nos livrables sont compatibles avec la majorité des logiciels SIG, CAD, DAO du marché :

  • Tiff
  • GeoTIFF
  • nuages de points LAZ, PLY, etc..

Avec en géoréférencement en projection Lambert 93 en zones CC adaptées à votre projet.



Nos relevés permettent autant de réaliser un relevé 2D d’un terrain que la façade d’un bâtiment mais aussi de faire des modélisation 3D du même bâtiment, d’une falaise etc… pour y effectuer des mesures, un suivi d’érosion par exemple.

Exemples de relevés par drone effectués
par Ukko Cartographie
releve-cimetiere-drone

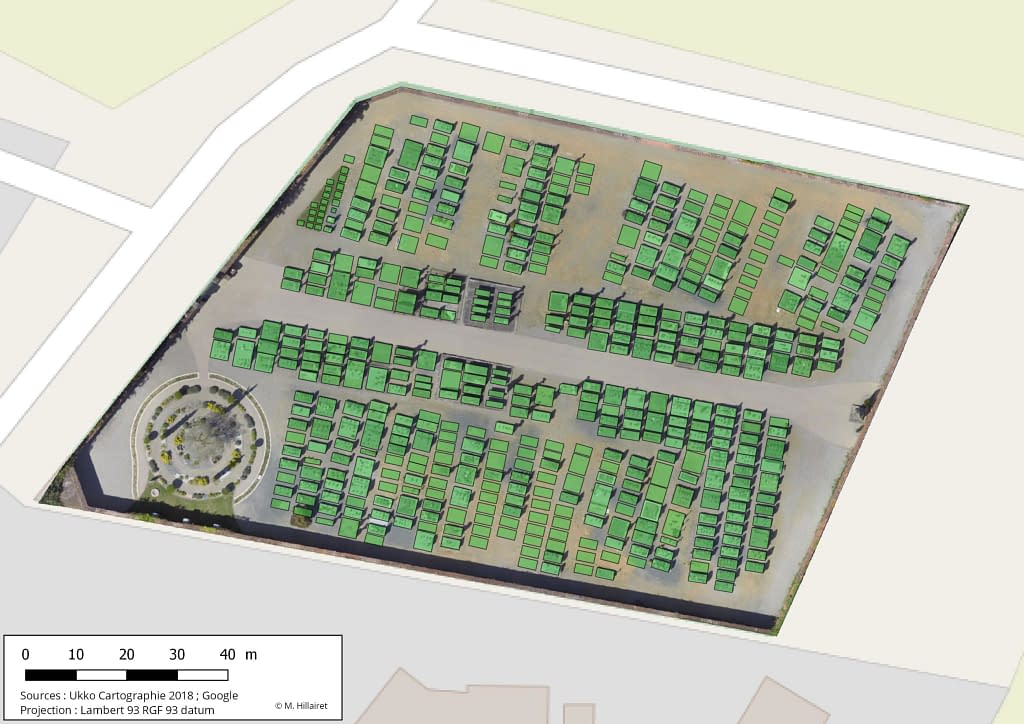

Intérêt du drone dans la gestion des cimetières : orthophoto de la situation actuelle et vectorisation des emplacements.

photo drone camping vendée

Relevé par drone d’un camping pour contrôler l’état des parcelles.

drone-eure-et-loire

Orthophoto d’un habitat antique, l’utilisation de drone vient ici en complément des relevés de terrain.

Pour en connaître plus sur ce site archéologique.

drone-orthophoto-inrap

Réalisation d’une orthophoto sur le site des Chirons pour aider à l’identification du plan des bâtiments gaulois.

releve-facade-par-drone

Réalisation d’un relevé de façade pour aider les archéologues avant les études de terrain

drone-orthophoto

Orthophotographie du site archéologique des Filasses au Langon (Vendée, 85).

Vous avez besoin d’une orthophoto, contactez-nous
