Orthophotographie par drone : captation, traitement et applications
L'orthophotographie par drone s'est imposée comme l'une des techniques de relevé les plus précises et les plus polyvalentes disponibles aujourd'hui. Que vous soyez une collectivité, un maître d'ouvrage ou un bureau d'études, comprendre ce qu'est une orthophoto géoréférencée, comment elle est produite et à quoi elle sert concrètement vous permettra de mieux évaluer l'intérêt de cette technologie pour vos projets.
Cet article vous guide de la mission de terrain jusqu'aux livrables finaux.
Qu'est-ce que l'orthophotographie par drone ?

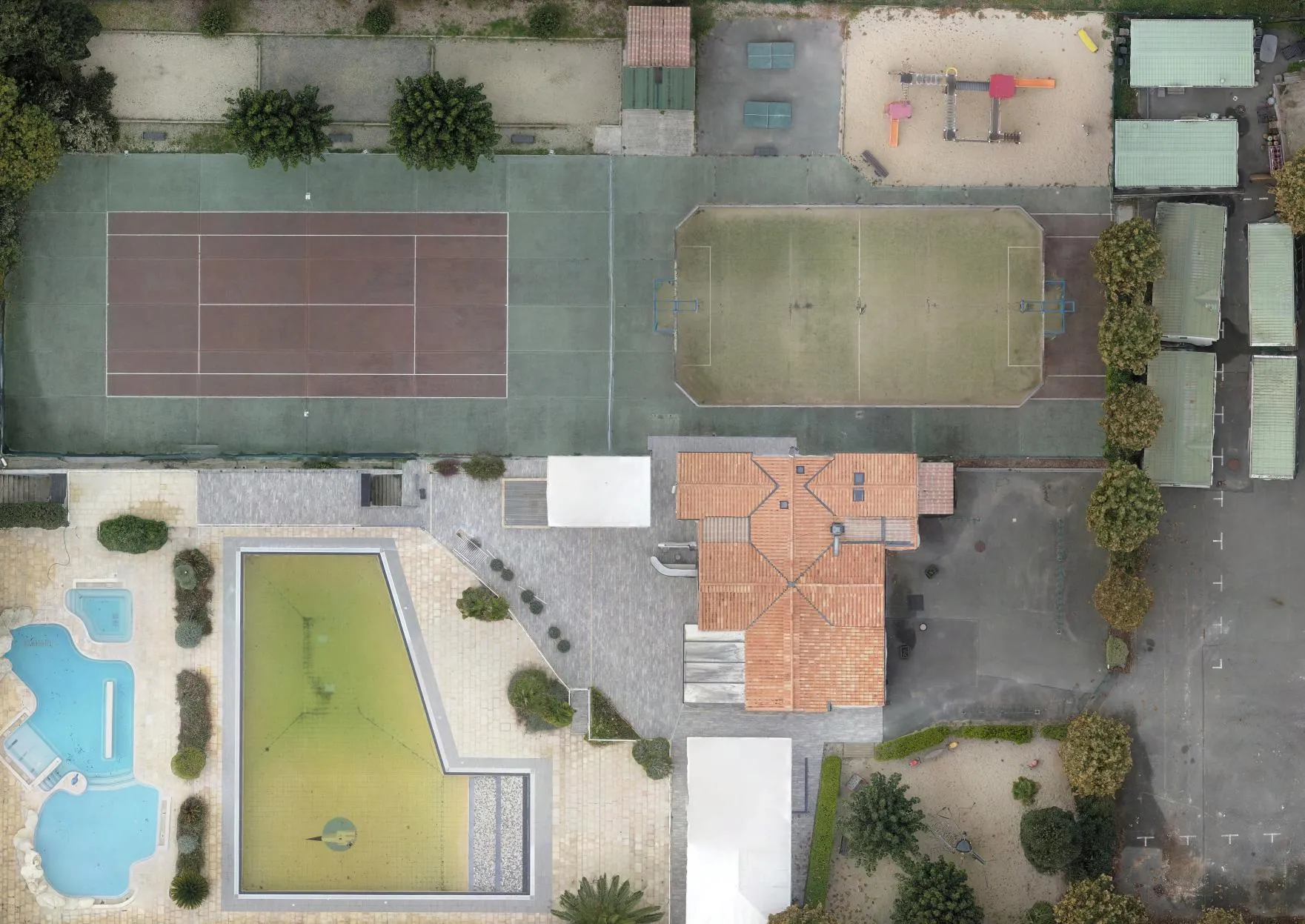

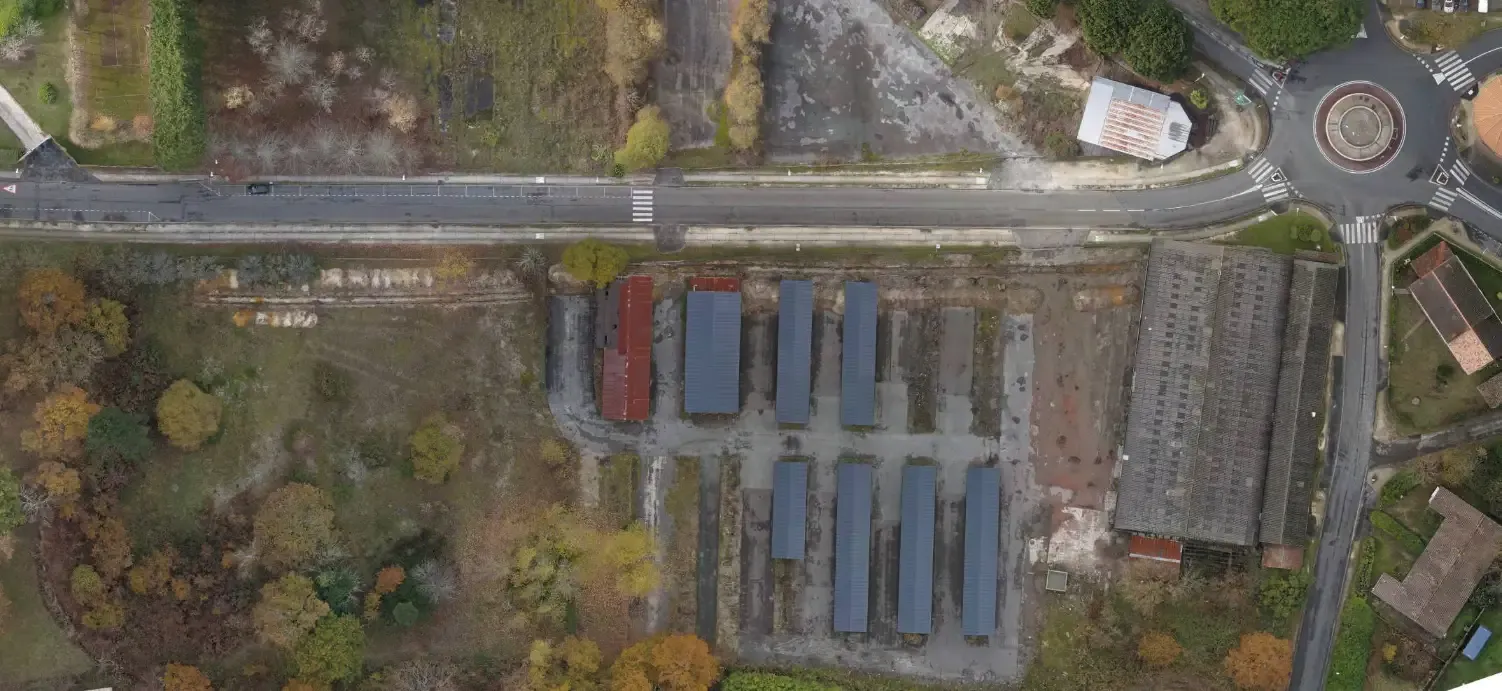

Une orthophotographie n'est pas une simple photographie aérienne. C'est une image corrigée géométriquement, dans laquelle les déformations dues à la perspective, à l'inclinaison de l'appareil et au relief ont été supprimées. Le résultat est une image à l'échelle réelle, superposable à un plan ou une carte, et exploitable directement dans un Système d'Information Géographique (SIG).
1
Une image métrique
Une photo brute présente des distorsions et ne peut pas être mesurée. Une orthophoto, elle, est métrique : chaque pixel correspond à une surface réelle au sol.
2
Superposable à un plan
À l'échelle réelle, elle se superpose à un plan, une carte ou une couche SIG existante (cadastre, réseaux, PLU) sans décalage.
3
Résolution et coût
Le drone offre une résolution bien supérieure aux images satellites ou aux prises de vue avion, pour une fraction du coût et une flexibilité totale.
Drone vs satellite : pourquoi choisir le drone pour une orthophoto ?
| Critère | Drone | Satellite |
|---|---|---|
| Résolution spatiale | 1 à 3 cm/pixel selon la hauteur de vol | 30 cm à 1 m/pixel |
| Précision planimétrique | 1 à 2 cm | 30 cm à plusieurs mètres |
| Flexibilité d'intervention | Très élevée (à la demande) | Faible (passage orbital) |
| Couverture nuageuse | Contournable (vol bas) | Bloquante |
| Délai de livraison | 3 à 5 jours | Variable, souvent long |
| Coût pour petite surface | 300 à 700 € HT (< 5 ha) | Élevé pour petite emprise |
Pour des projets sur des surfaces de 1 à plusieurs centaines d'hectares, le drone offre un rapport précision/coût sans équivalent. Le satellite reste pertinent pour des couvertures nationales ou continentales, mais ne peut pas rivaliser sur la précision métrique à grande échelle.

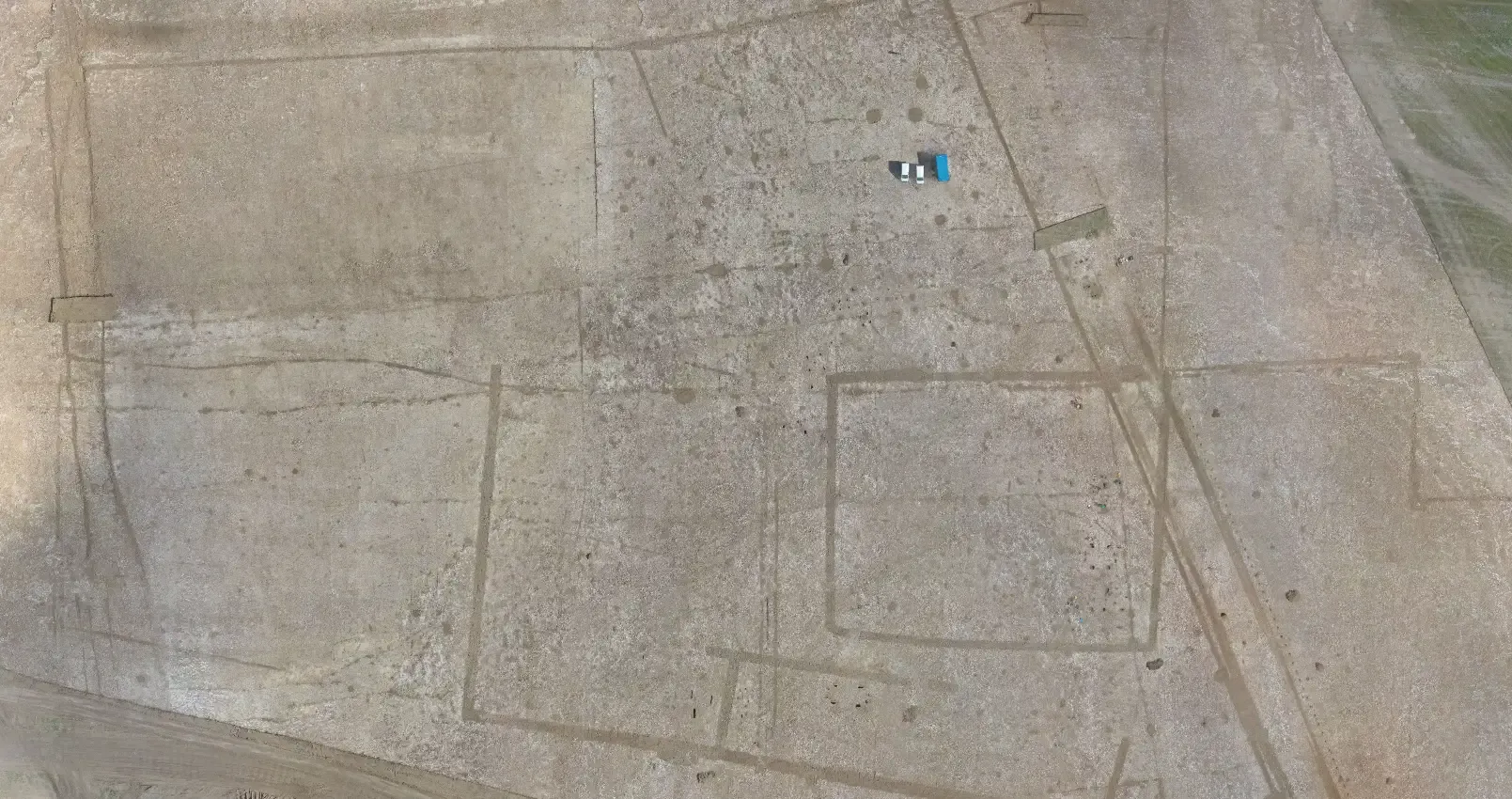

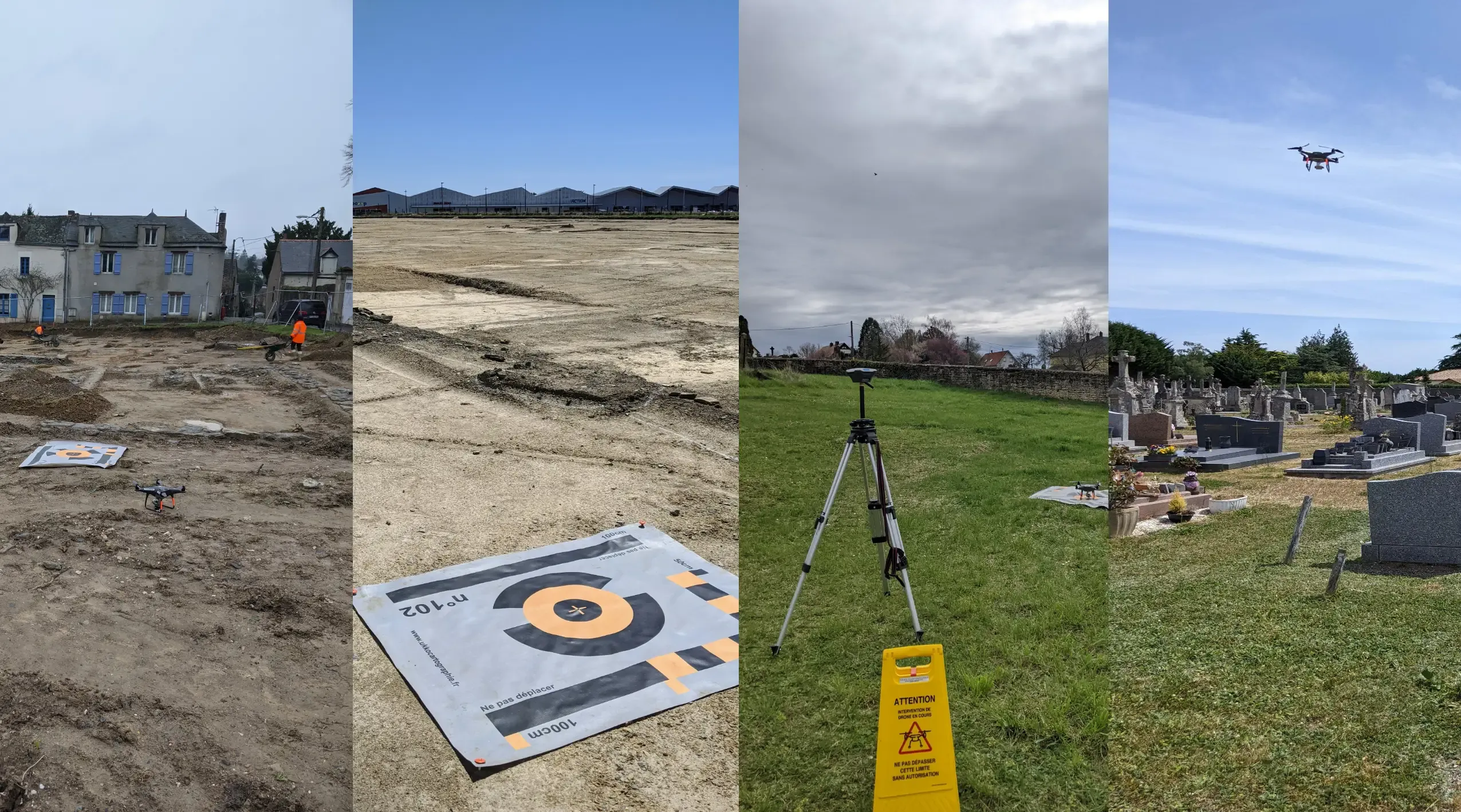

Les étapes de la captation terrain
1. Préparation de la mission
- »Analyse du site : superficie, relief, obstacles, zones à enjeux réglementaires
- »Vérification réglementaire : espace aérien, restrictions locales, autorisation préfectorale si nécessaire
- »La définition du plan de vol : recouvrement longitudinal et latéral des images (généralement 80 % longitudinal / 70 % latéral minimum), altitude de vol, résolution cible
- »Mise en place des GCP (Ground Control Points) : des points de contrôle au sol, levés au GPS RTK, qui permettront de géoréférencer précisément l'orthophotographie
Sans GCP bien répartis, l'orthophoto reste précise relativement à elle-même mais dérivée géographiquement. Avec eux : 1 à 2 cm en planimétrie, 3 à 4 cm en altimétrie.
2. Réalisation du vol
Le drone DJI Matrice 4E est équipé d'un capteur photographique haute résolution. Le plan de vol s'exécute de manière autonome, le télépilote supervisant l'ensemble de l'opération depuis le sol, dans le respect strict de la réglementation DGAC (catégories A1/A3, A2 ou STS-01 selon la configuration).
À l'issue du vol, plusieurs centaines à plusieurs milliers de photos sont collectées, chacune horodatée et géolocalisée par le système embarqué.
3. Sécurité et conformité
Chaque mission est conduite par un télépilote professionnel certifié (OPEN A1/A3 et A2, qualifications STS-01 et STS-02, déclaration DGAC n°ED817) et couvert par une assurance RC professionnelle.
Cette conformité est un prérequis non négociable pour intervenir en milieu urbain, à proximité d'infrastructures sensibles ou dans le cadre de marchés publics.
Le traitement photogrammétrique : de la photo brute à l'orthophotographie

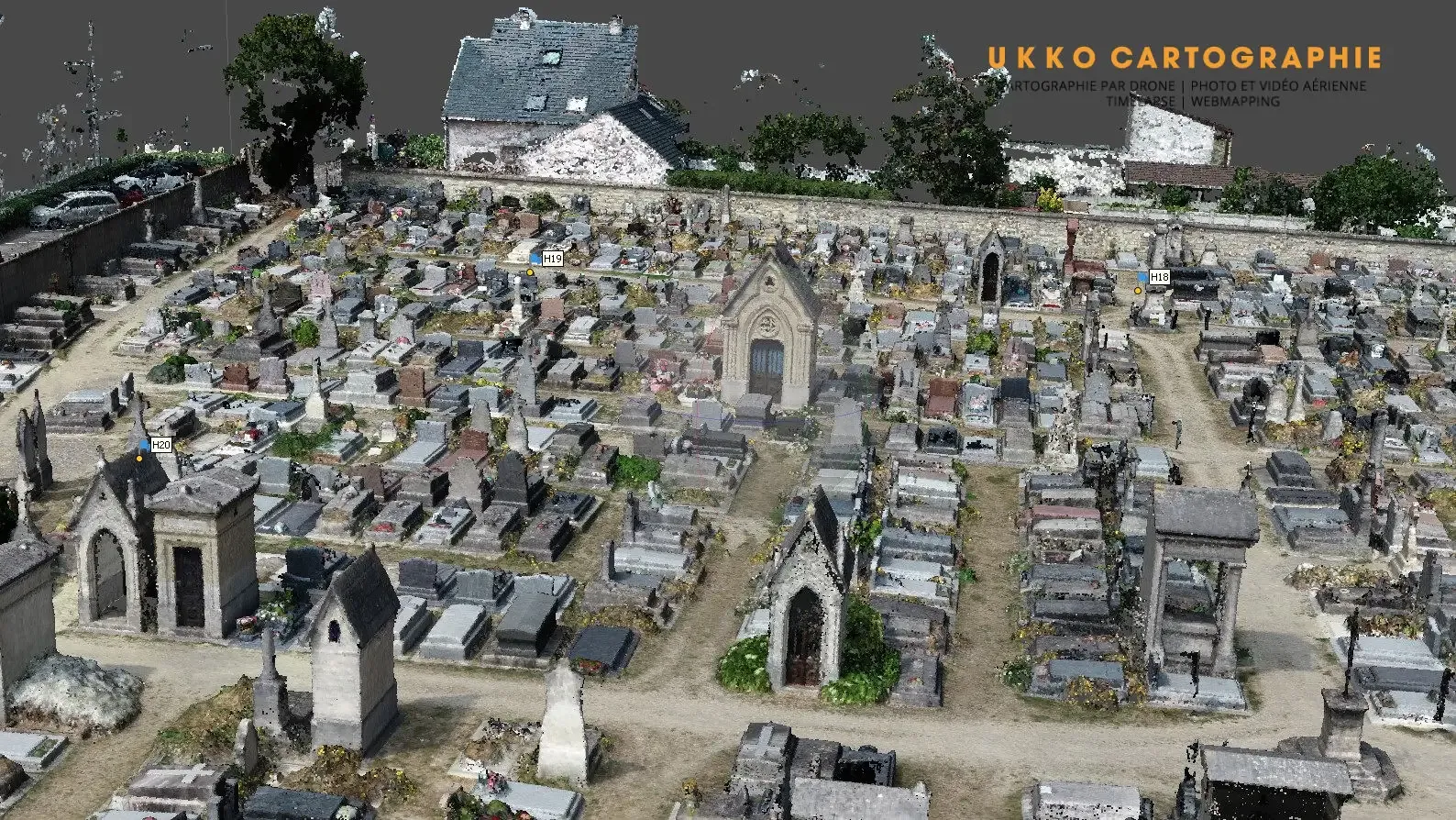

L'alignement des images et la création du nuage de points
Une fois les images importées dans le logiciel de traitement photogrammétrique Agisoft Metashape, le processus démarre par la détection de points communs entre les photos adjacentes. L'algorithme de Structure from Motion (SfM) reconstitue la position de chaque prise de vue dans l'espace 3D, ce qui permet de générer un nuage de points dense représentant la surface du terrain avec une précision centimétrique.
Ce nuage de points est la matière première de tous les livrables qui en découlent.
La génération du Modèle Numérique de Surface et de l'orthomosaïque
À partir du nuage de points, deux produits essentiels sont générés :
Le MNS (Modèle Numérique de Surface) : représentation altimétrique de tous les objets visibles au sol (végétation, bâtiments, structures)
Le MNT (Modèle Numérique de Terrain) : représentation du sol nu, après filtrage de la végétation et du bâti
L'orthomosaïque est ensuite produite en projetant les images corrigées sur le MNT, ce qui supprime toutes les déformations perspectiviques et crée une image plane, métrique et géoréférencée.
01
GCP et validation de la précision
Les points de contrôle au sol affinent le géoréférencement dans Metashape. Des checkpoints indépendants valident la précision finale, documentée dans un rapport livré avec les données : 1 à 2 cm en planimétrie, 3 à 4 cm en altimétrie.
02
Export et exploitation cartographique
L'image géoréférencée obtenue peut atteindre des résolutions jusqu'2mm par pixel selon les besoins de la prestation. Le livrable est fourni au format GeoTIFF, nativement compatible avec les logiciels SIG du marchépour les opérations d'édition cartographique, de superposition avec des couches SIG existantes (cadastre, réseaux, PLU) et de production des plans finaux.
Applications concrètes de l'orthophotographie drone
Collectivités et services techniques

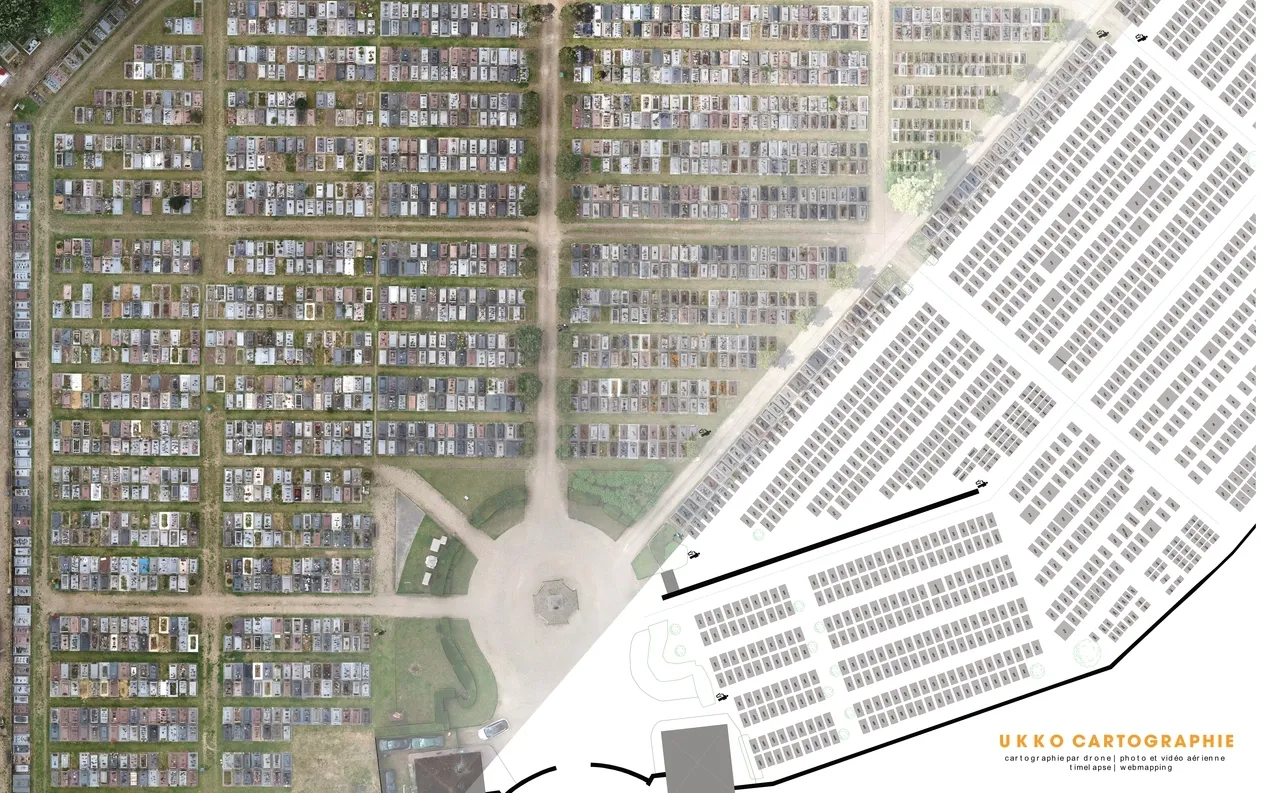

- »Mise à jour de plans : cimetières, voirie, espaces verts, zones d'activités
- »Suivi de chantier : état des lieux, relevés intermédiaires, récolement
- »Patrimoine bâti : relevé de façades, orthophotos de bâtiments communaux
- »Aménagement : support cartographique pour PLU, PCAET, GEMAPI
Dans le cadre de marchés publics, des missions d'orthophotographie par drone ont déjà été menées pour la ville de Caen (relevés photogrammétriques de monuments historiques) et pour des communes en Île-de-France (mise à jour de plans de cimetières à Mantes-la-Jolie et Houilles). Nos équipes utilisent cette technologie pour effectuer des inspections aériennes et créer des ressources cartographiques à jour.
BTP et maîtres d'ouvrage
- »Calculs de volumes : terrassements, stockage de matériaux
- »Suivi d'avancement avec comparaisons temporelles
- »Détection d'écarts entre exécution et plans théoriques
- »Plans de récolement géoréférencés
Environnement et agriculture
Suivi de l'évolution du couvert végétal, cartographie des zones humides, contrôle des talus et berges, analyse de l'occupation des sols sur des périmètres ciblés.
Patrimoine et monuments historiques
La photogrammétrie drone permet de produire des orthophotographies de façades de bâtiments classés ou inscrits, utilisées pour les études de pathologie, les relevés d'état avant restauration ou la constitution de dossiers de diagnostic patrimonial. La résolution centimétrique est ici particulièrement précieuse pour les équipes de restaurateurs et de maîtres d'œuvre spécialisés.
Ce qu'il faut retenir
L'orthophotographie par drone est une technologie mature, accessible et d'une exactitude remarquable, qui dépasse largement le cadre de la simple image aérienne. De la préparation de la mission terrain jusqu'à la livraison d'un GeoTIFF géoréférencé validé par points de contrôle, chaque étape du processus est encadrée par des protocoles rigoureux qui garantissent des données exploitables directement dans vos outils SIG.
Pour les collectivités, les bureaux d'études et les maîtres d'ouvrage qui cherchent une donnée géographique à jour et adaptée à leur emprise, le drone constitue aujourd'hui la solution la plus efficace en termes de rapport qualité/coût/délai.
Vous avez un projet de cartographie, de relevé ou de mise à jour de données géographiques ? Contactez-nous pour recevoir un devis sous 48 heures.
